Фрегат
Фрегат

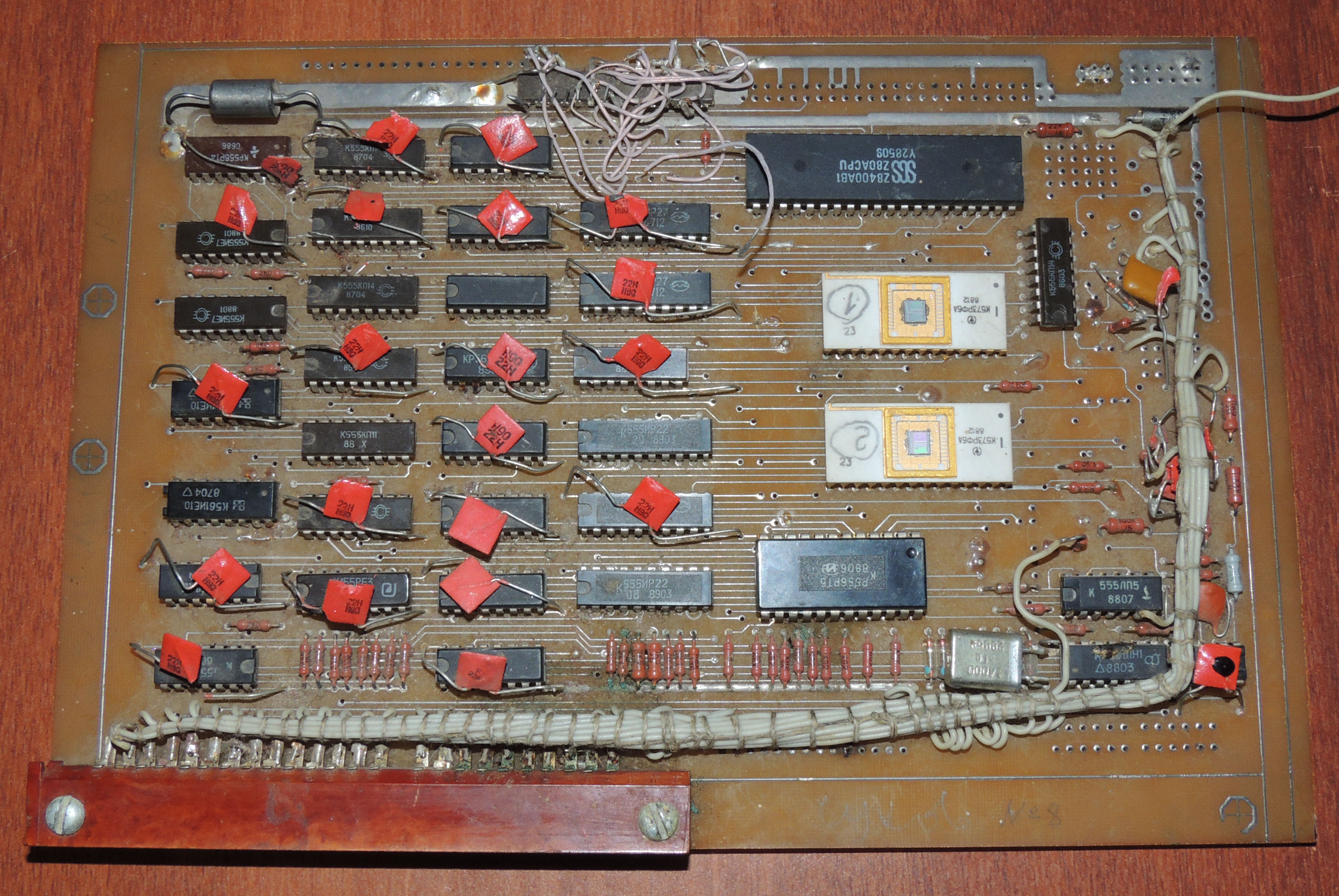

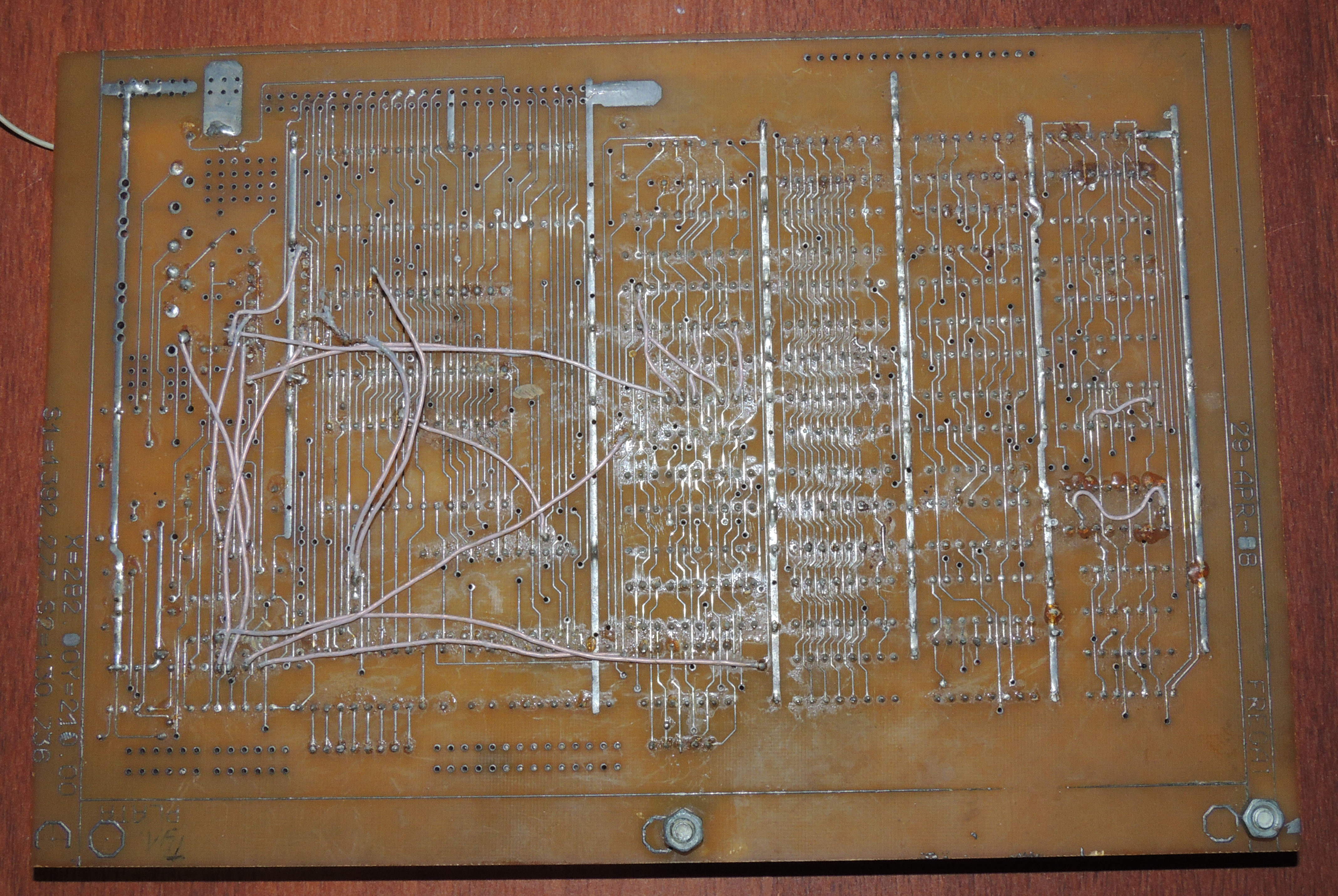

- бытовой ZX Spectrum совместимый компьютер. Название не точное, взятое с технологического поля вокруг печатной платы.
Краткая спецификация:
Процессор | Z80A совместимый - 3,5МГц |
ОЗУ | 48Кб Основана на использовании
микросхем динамической памяти емкостью 64Кх1 (8 микросхем). |
ПЗУ | 16 Кб системы, две микросхемы ПЗУ типа К573РФ4 |
Графика | 256x192 точек при 15 цветах
(стандартный режим ZX Spectrum) |
Звук | cтандартный
одноканальный биппер |
Клавиатура | стандартная матрица 8x5
|
Джойстик |
тип Kempston |
Дополнительная периферия | магнитофонный вход/выход
|
Операционная система | встроенная Basic 48
|
Размеры | 200x120мм (размеры образца)
|
Особенности схемотехники |
применение микросхемы ПЗУ К155РЕ3, КР556РТ4 и КР556РТ5 для уменьшения
общего количества микросхем |
Проект:
1. Схема электрическая принципиальная в формате P-CAD 2002, незавершенная, отсутствует формирователь видео
- скачать

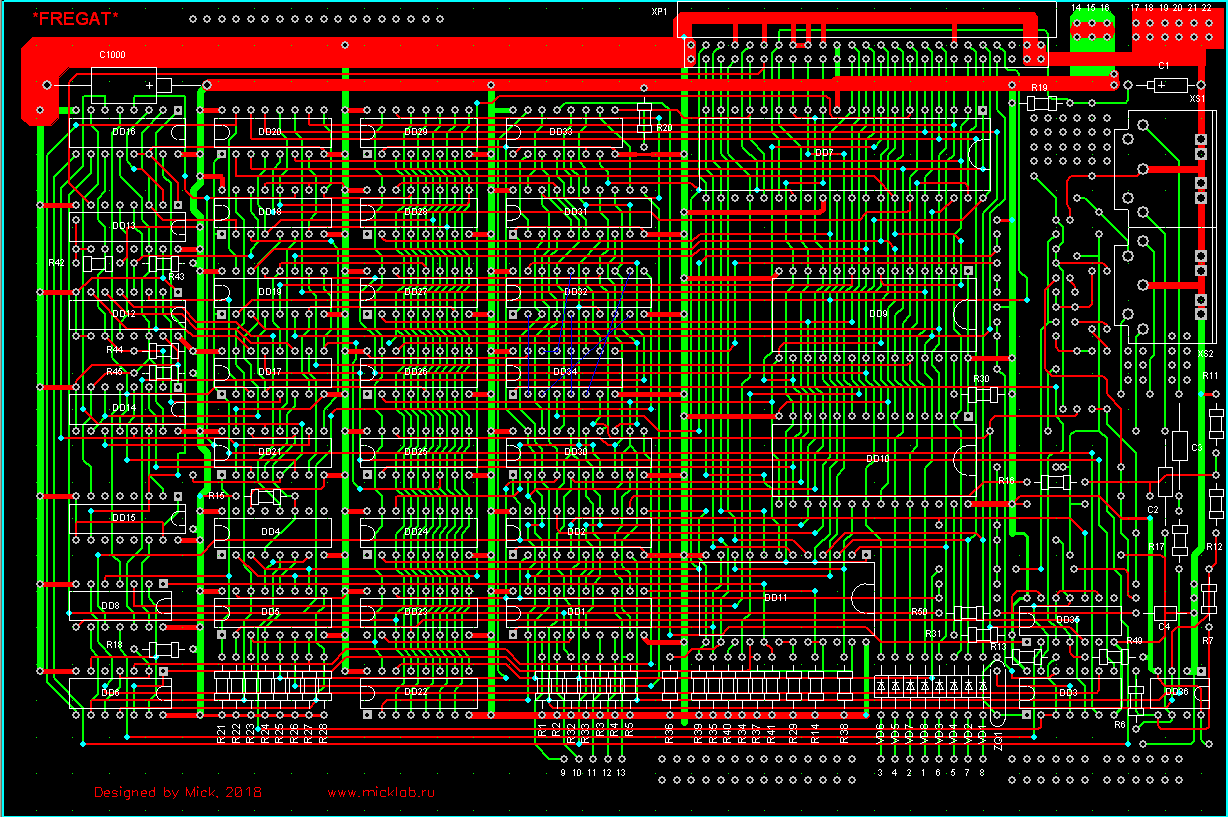

2. Печатная плата в формате P-CAD 2002, оригинальное расположение дорожек
- скачать
3. Электрическая и монтажная схемы, перечень
элементов в формате pdf
- скачать
4. Библиотека элементов формате P-CAD 2002
- скачать
Прошивки:
1. Прошивка ПЗУ, микросхемы DD9, DD10
- скачать
2. Прошивка ПЗУ, микросхема DD5 (К155РЕ3)
- скачать
3. Прошивка ПЗУ, микросхема DD11 (КР556РТ5)
- скачать
4. Прошивка ПЗУ, микросхема DD15 (КР556РТ4)
- скачать
|
