Devboard Z80

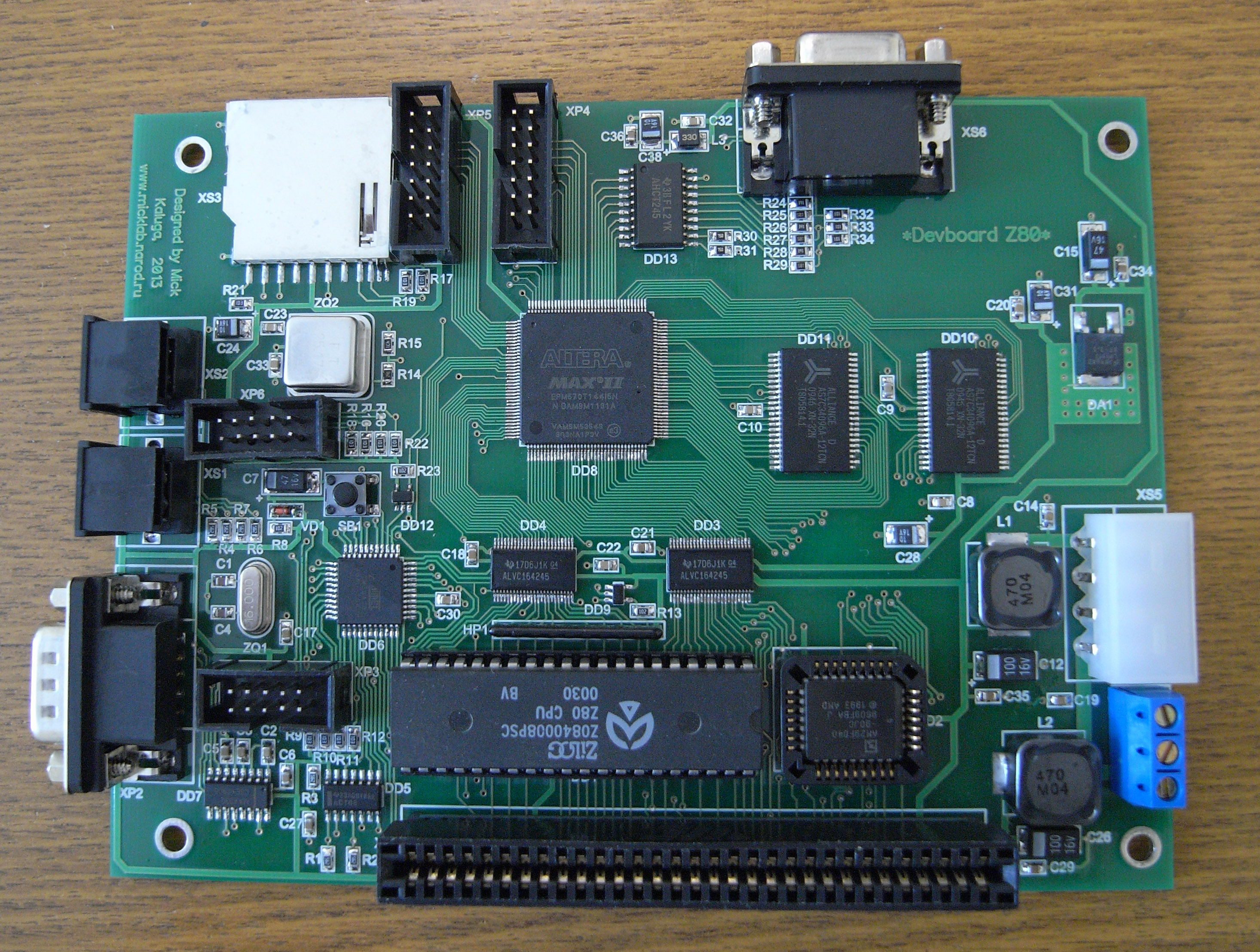

В процессе создания различных устройств для ZX Spectrum совместимых компьютеров, оснащенных шиной расширения Nemo Bus возникла необходимость в небольшой максимально упрощенной отладочной плате, так чтобы ее можно было бы положить рядом с компьютером и связать их простым последовательным интерфейсом. Так и возник проект создания отладочной платы с реальным процессором z80. Кроме того на плате присутствует микросхема ПЛИС фирмы Altera, которая позволяет создавать различные конфигурации "железа". Это может быть, например, тот же ZX Spectrum совместимый компьютер, а может какой то контроллер, необходимый для решения каких то определенных задач. Но сразу же стоит заметить, что данная микросхема ПЛИС относится к типу FLASH, которые имеют ограниченный цикл перезаписи. Этот факт стоит учитывать при разработке своих конфигураций. Стоит также отметить, что и этот проект родился в процессе обсуждения на форуме http://zx.pk.ru/ Фото собранной платы можно увидеть ниже.
Краткая спецификация:
Проект:
1. Схема электрическая принципиальная в формате PCAD2002
- скачать Внимание: вопросы производства необходимо согласовывать с автором проекта! Базовая конфигурация:
В базовой конфигурации используются следующие порты:
1. Порт 0С0h: - системный порт управления страницами ПЗУ
FPage0...FPage5 - биты управления страницами ПЗУ по 8Кб (всего 64страницы)
2. Порт 0С1h: - системный порт управления страницами ОЗУ
RPage0...RPage5 - биты управления страницами ОЗУ по 16Кб (всего 64страницы).
3. Порт 0С2h: - системный порт управления памятью
VPage0...VPage2 - биты управления страницами расположения экранной области памяти. EnRom0 - блокировка обращения к ПЗУ в адресах 0000h...1FFFh. ( 0 - обращение разрешено / 1 - обращение запрещено). EnRam0 - блокировка обращения к ОЗУ в адресах 0000h...3FFFh (0 - обращение разрешено / 1 - обращение запрещено). RMode1 - режим проецирования страниц ОЗУ (0 - в адресах 0C000h...0FFFFh / 1 - в адресах 4000h...7FFFh). EWRom - запрет записи в ПЗУ (0 - запись запрещена / 1 - запись разрешена).
4. Порт 0С3h: - порт управления цветом бордера
Brd0 - бит, отвечающий за синий цвет (0 - выключен / 1 - включен). Brd1 - бит, отвечающий за красный цвет (0 - выключен / 1 - включен). Brd2 - бит, отвечающий за зеленый цвет (0 - выключен / 1 - включен). Brd3 - бит, отвечающий за интенсивность цветов (0 - пониженная / 1 - повышенная).
5. Порт 0С4h: - порт управления прерываниями
IrqEn - управление внутренним прерыванием (0 - внутреннее прерывание разрешено / 1 - запрещено). IrqSrc - управление источником прерывания (0 - источником является кадровый синхроимпульс / 1 - делитель частоты).
6. Порт 0С5h: - порт управления делителем частоты
Div0...Div7 - коэффициент деления при совпадении с которым возникает прерывание. Примечание: Исходная частота делителя равна 7867,187Гц Значение 9Dh(157) равно частоте 50,109Гц. Значение 83h(131) равно частоте 60,054Гц.
7. Порт 0С6h: - порт данных интерфейса SD Card
SData0...SData7 - данные для записи или чтения интерфеса SD Card.
8. Порт 0С7h: - порт управления интерфейсом SD Card
SelCard - управление доступом к SD карте (0 - доступ разрешен / 1 - доступ запрещен).
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
